Особенности гитарного предварительного усилителя SS-20

• полноценное высоковольтное питание триодов;
• полный отказ от использования в тракте усиления и обработки, традиционных в гибридных преампах операционных усилителей;
• применение специальных полупроводниковых усилителей, моделирующих триодные гармоники и дающих необходимую для полноценной работы лампы амплитуду сигнала.

Для того, чтоб выходные ламповые каскады, работающие в самых “горячих” условиях, могли полностью раскрыться, им необходима гигантская амплитуда в сотню и более вольт. Динамические свойства, свойственные полностью ламповым преампам, достигнуты в SS-20 именно за счет отказа от применения в секции предварительного усиления ОУ с присущим им ограничением сигнала по питанию уровнем 20-25В, и использования специальных каскадов, способных развивать амплитуду до 250В и имеющих нелинейность, подобную триоду 12АХ7. Таким образом, нам удалось реализовать полную передачу динамики гитарного сигнала, избежав обычной гибридной “зажатости”, а так же придать звуку SS-20 свой характер.

Особое внимание было уделено и чистому каналу – здесь мы так же пошли по пути максимальной передачи динамики гитарного сигнала, с одновременным формированием мягкой “нелинейности”, присущей каскадам на вакуумных триодах. Это также позволило уйти и от “зажатости” и от “рафинированности”, которыми грешат многие гибридные устройства при работе CLEAN-канала.

Архитектура гитарного предварительного усилителя SS-20

• два полноценных канала CLEAN и DRIVE, с возможностью работы Drive-канала в двух основных режимах: режим умеренной чувствительности (CRUNCH), режим высокой чувствительности (LEAD)
• последовательный разрыв (LOOP)
• возможность работы как в специализированные оконечные гитарные усилители и акустические системы (гнездо OUTPUT), так и непосредственно в микшерный пульт или линейный усилитель (OUT CAB.S.)

При построении внутренней структуры преампа в основу был положен принцип максимального использования усиления и нелинейного преобразования именно ламповой части устройства. Таким образом, полупроводниковая часть гибрида в ограничении практически не участвует (за исключением использования преампа в режиме LEAD при уровне Gain LEAD более 7) и весь спектр формируется именно ламповой частью преампа.

Отметим также еще одну особенность архитектуры SS-20: в преампе минимизировано количество не участвующих в обработке полупроводниковых каскадов, и при отсутствии штекеров в гнёздах SEND и RETURN сигнал подается на выход OUTPUT через корректирующие цепи непосредственно с выходного триодного каскада. Для соединения входа преампа и гитары рекомендуем использовать качественные низкоемкостные шнуры минимальной длины.

В SS-20 применен оригинальный эмулятор кабинета. Во-первых, моделирующий амплитудно-частотные характеристики гитарной акустической системы, во-вторых, имитирующий собственную нелинейность динамической головки, свойственную инструментальным громкоговорителям, что дополнительно окрашивает выходной сигнал ближними гармониками, делая его «живее» и ближе к реальному.

ЛАМПЫ В КОМПЛЕКТЕ

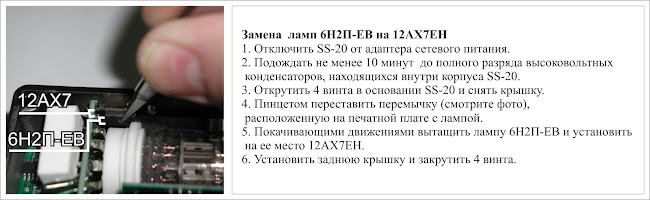

Предварительный усилитель на усмотрение производителя может быть укомплектован лампой 6Н2ПЕВ либо AMT 12АХ7 WS LE.

ОТВЕТЫ НА ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

ВОПРОС:

Можно ли с помощью кабеля-переходника "MIDI — TRS MINI" (МИДИ — мини джек 3,5) подключить данный прибор к девайсу AMT PANGAEA CP-100FX напрямую без миди футсвичей и миди конвертеров?

ОТВЕТ:

Нет, нельзя. Переходник https://amt-sales.ru/cables/midi-cabels/midi-trs-mini/ можно использовать только в контексте применения прибора AMT Pangaea Ultima U-2 в связке с внешним миди контроллером (то есть конкретно - для переключения пресетов Ультимы внешним миди контроллером через команды PC midi).

В данном же преампе имеющийся разъем mini TRS - является сугубо CONTROL OUTPUT выходом. То есть он служит исключительно для подачи УПРАВЛЯЮЩЕГО СИГНАЛА через кнопки преампа на какое-то ВНЕШНЕЕ устройство. Например, таким образом возможно подключить данный преамп к прибору AMT FS-2MIDI (кабелем "мини TRS - мини TRS"), а сам прибор AMT FS-2MIDI - уже обычным midi кабелем соединить с Pangaea CP100FX. Если все правильно настроить (согласно мануала на прибор AMT FS-2MIDI), то данный преамп сможет через AMT FS-2MIDI управлять девайсом Pangaea CP100FX (в ограниченном режиме, но это уже другой вопрос).

При это важно понимать, что управлять переключением каналов самого данного преампа чем-то извне - НЕЛЬЗЯ.
