Педалборд AMT UBR PB-3 - платформа для девайсов серии Bricks и LA3 Light (BLE)

О ПРИБОРЕ

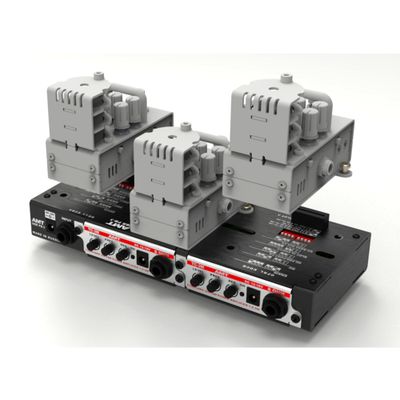

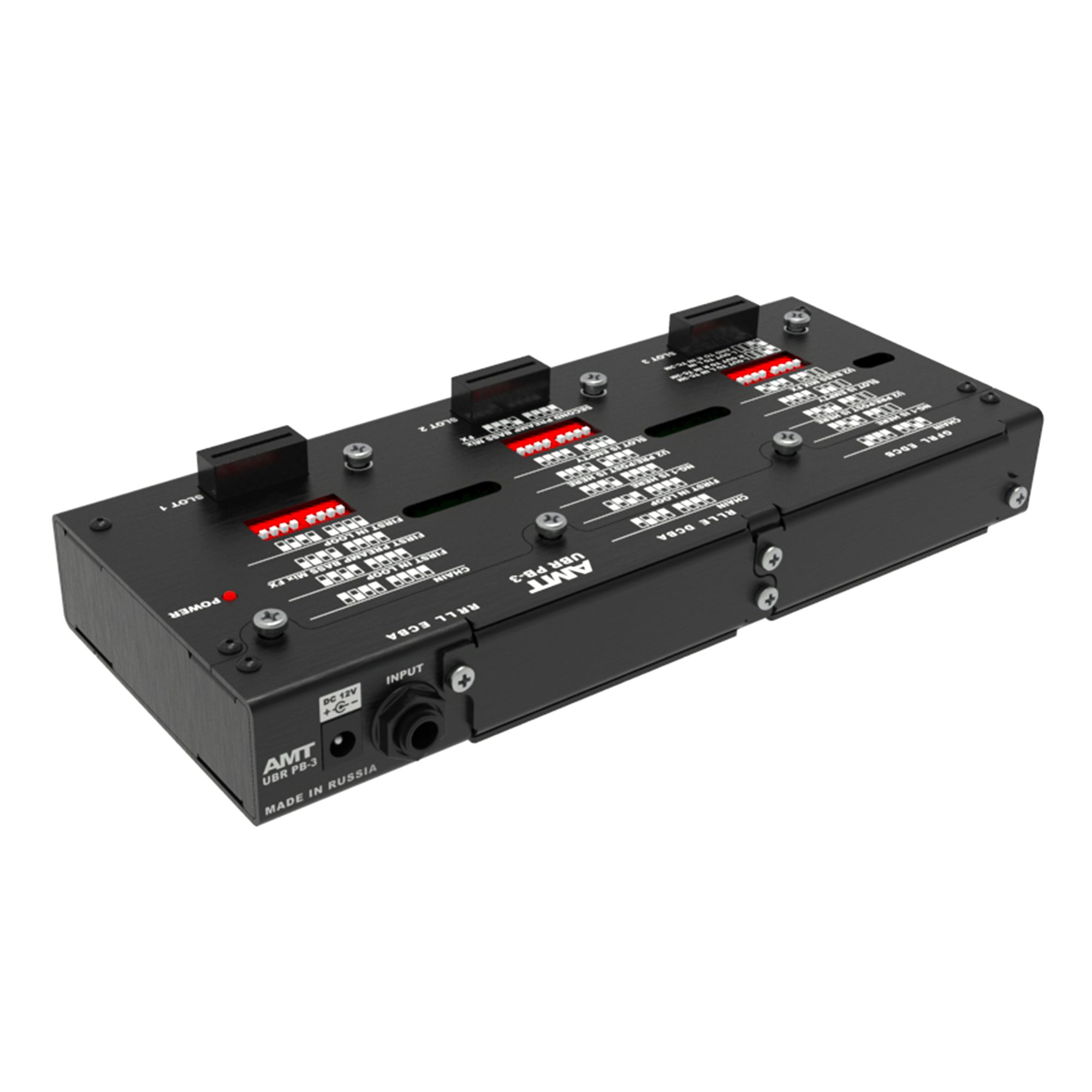

AMT UBR PB-3 — это платформа-педалборд для размещения любых 3-х устройств линеек AMT Bricks / LA3 Light / LA3 Light BLE.

ОСОБЕННОСТИ UBR PB-3

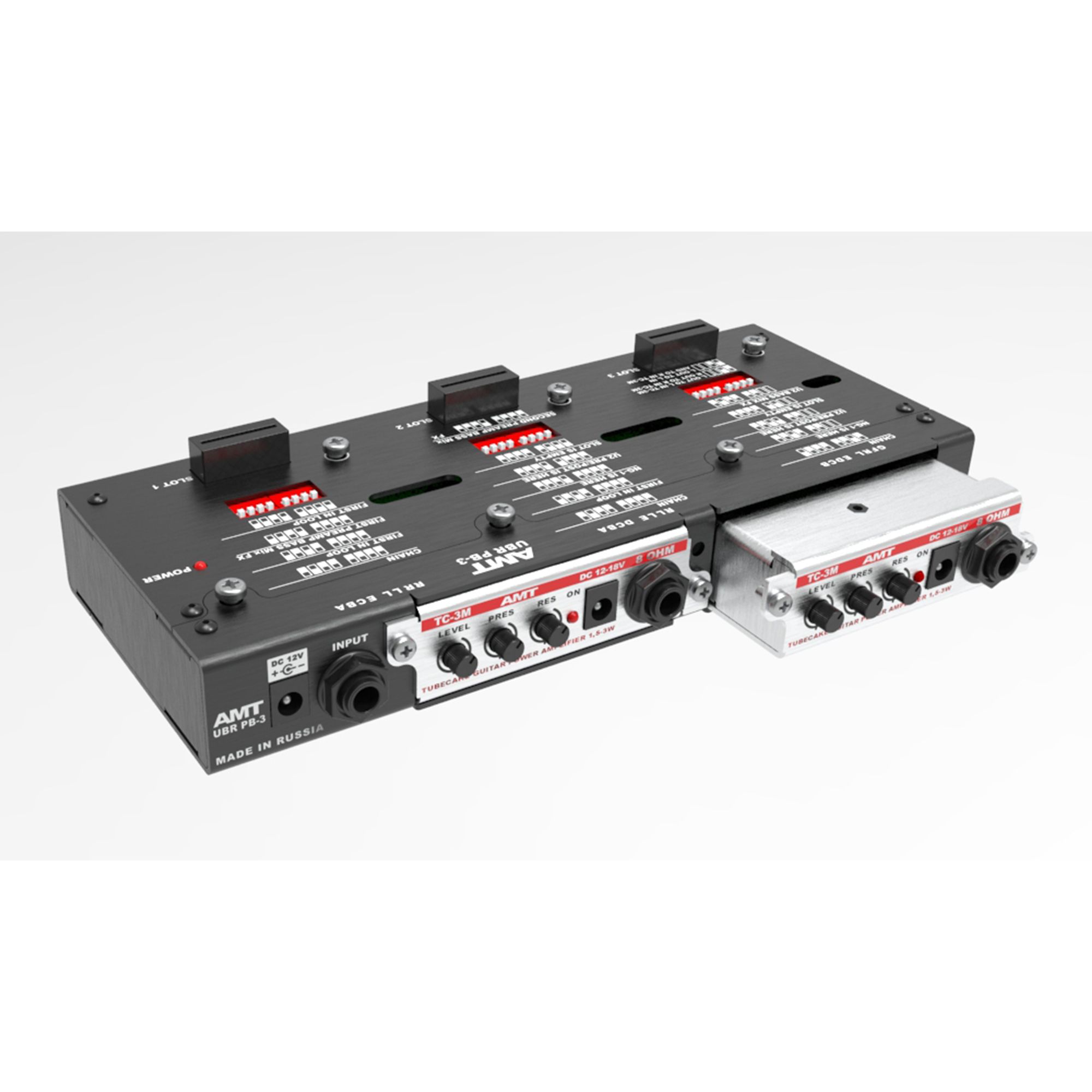

→ Дополнительно в заднюю панель педалборда UBR PB-3 могут быть встроены один или два гитарных усилителя AMT TubeCake TC-3M, к которым можно подключить, соответственно, один или пару гитарных кабинетов.

→ Минимальный импеданс нагрузки усилителя составляет 8 Ohm.

→ Архитектура UBR PB-3 подразумевает, что в составе данной платформы совместно могут использоваться различные устройства линеек AMT Bricks / LA3 Light / LA3 Light BLE.

СПРАВОЧНО: Для увеличения числа таких совместно используемых приборов → несколько (два и более) педалбордов UBR PB-3 могут быть объединены между собой.

КОММУТАЦИЯ UBR PB-3

Поскольку приборы AMT Bricks / LA3 Light / LA3 Light BLE имеют разный функционал, требуется предварительная коммутация цепей платформы UBR PB-3 под выбранную архитектуру.

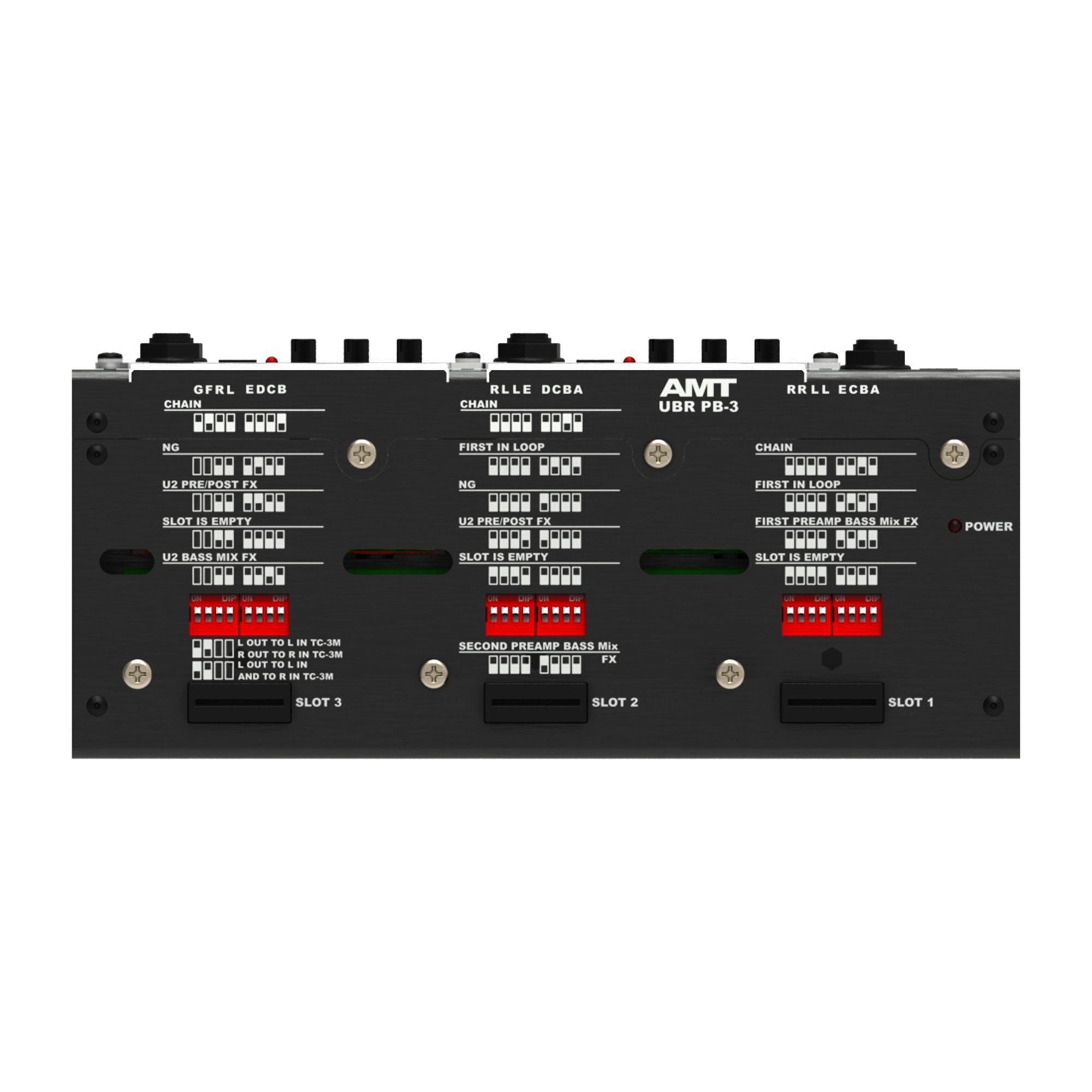

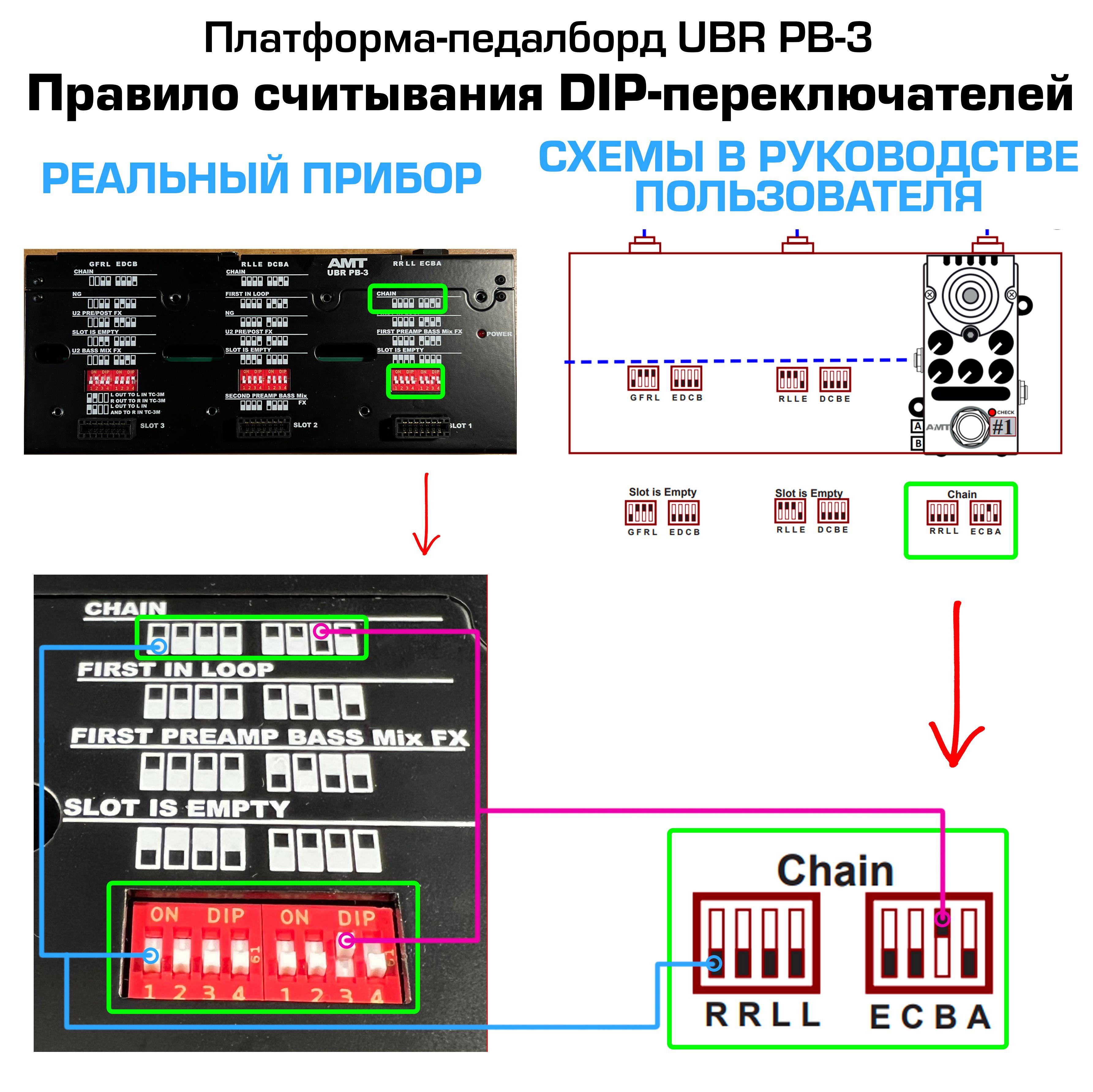

Такая коммутация осуществляется с помощью DIP-переключателей (расположены под посадочными местами устройств AMT Bricks / LA3 Light / LA3 Light BLE) и кабелей «mini TRS (3,5 mm) → mini TRS (3,5 mm)*» (аудио/aux кабель типа «стерео мини джек» с обоих сторон).

ВАЖНО! В схеме UBR PB-3 такие кабели* служат исключительно для взаимозависимого управления устройствами и не используются для передачи аудио сигналов.

ПРИМЕЧАНИЕ

Гитарные усилители AMT TubeCake TC-3M и приборы линеек AMT Bricks / LA3 Light / LA3 Light BLE в комплект поставки педалборда не входят и приобретаются отдельно
