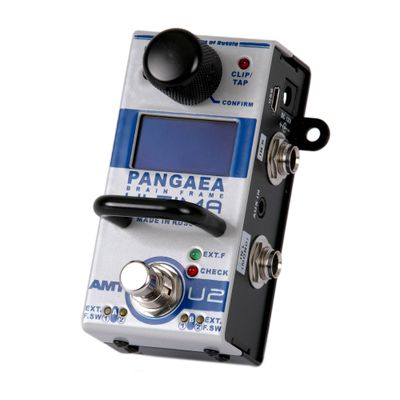

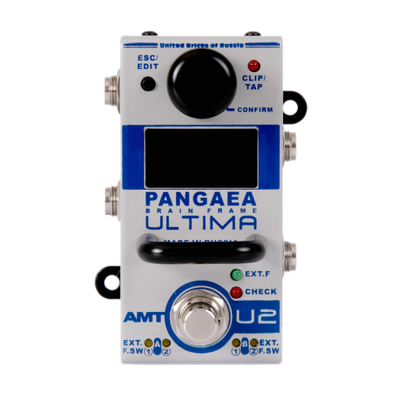

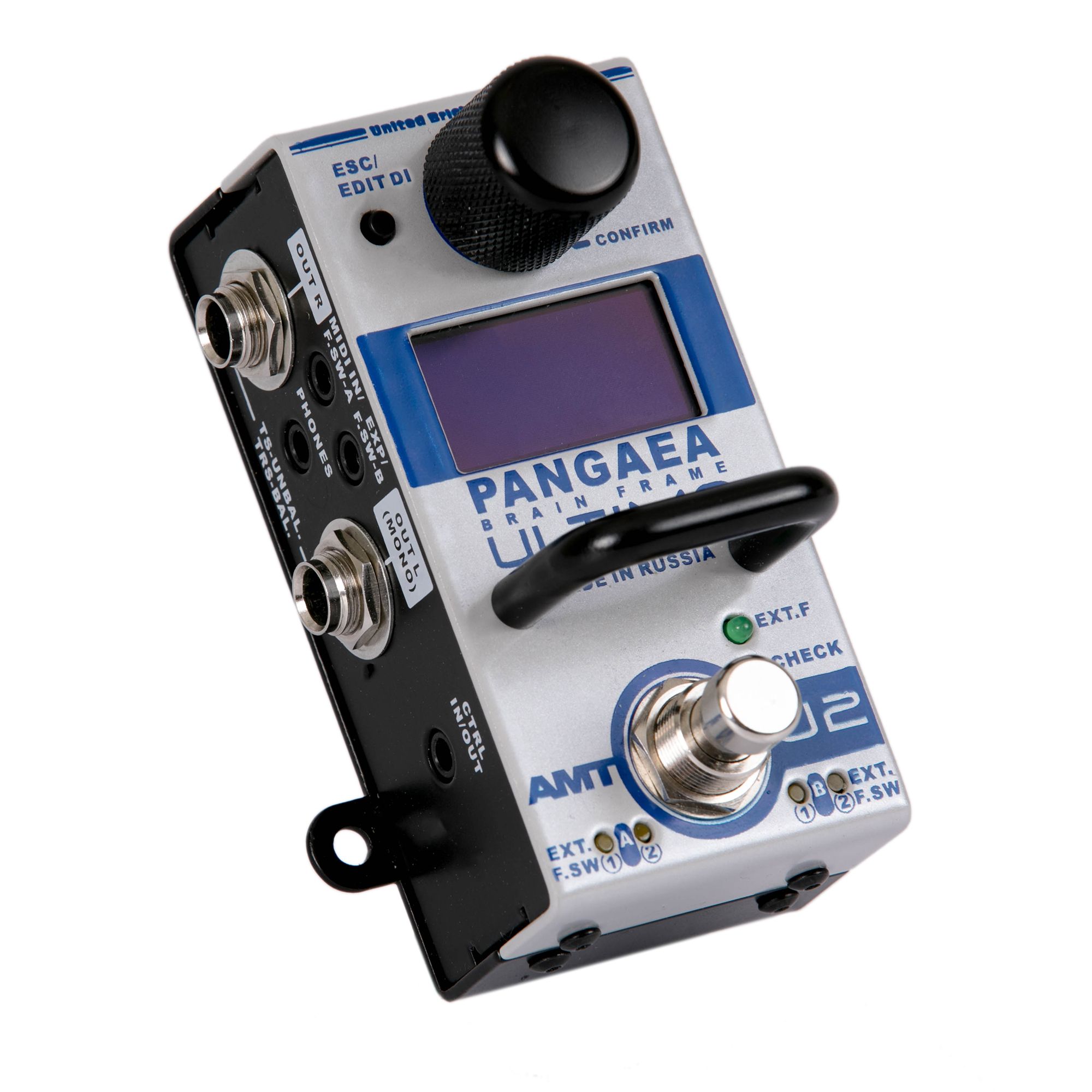

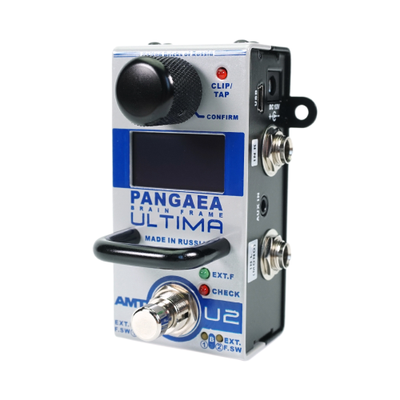

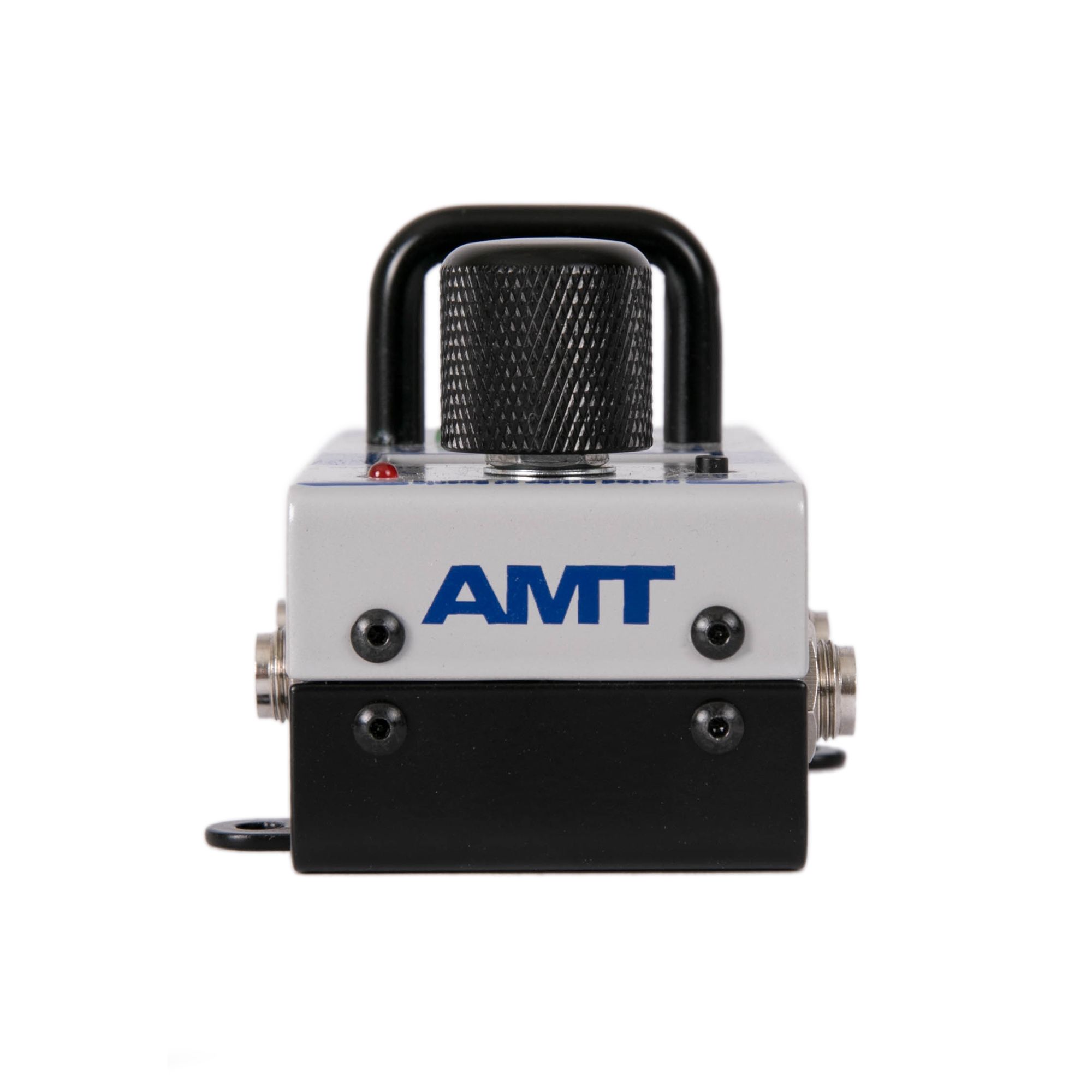

AMT Pangaea Ultima U-2 Brain Frame [без БП]

МНОГОФУНКЦИОНАЛЬНАЯ ПЛАТФОРМА ГИТАРНЫХ ЭФФЕКТОВ

AMT Pangaea Ultima U-2 Brain Frame — это устройство, представляющее собой аппаратную платформу, на основе которой программно могут быть реализованы различные гитарные эффекты.

Смена функционала данного устройства осуществляется путем смены «прошивки» прибора U-2.

Ultima U-2 является дополнением к устройствам на платформе UBR (Bricks).

В свою очередь, серия приборов AMT Bricks включает в себя различные устройства (преампы, педали эффектов, шумоподавители, кабинет симуляторы, контроллеры управления устройствами, педалборды и т.п.).

Объединяющим устройства серии AMT Bricks фактором является их конструктивная и функциональная совместимость.

Большая часть устройств серии может использоваться как самостоятельно, так и совместно.

ОСОБЕННОСТИ

• Pangaea Ultima U-2 позволяет имитировать звучание любого гитарного кабинета, воспроизводя предварительно загруженные соответствующие импульсные характеристики (WAV IR) — импульсы гитарных кабинетов. Огромное количество различных IR Вы можете легко найти в Интернете (как платных, так и бесплатных).
• Во внутреннюю память устройства можно сохранить до 49 пресетов с различными гитарными кабиентами и встроенным процессором гитарных эффектов.
• Pangaea Ultima U-2 — это не просто эмулятор импульсного гитарного кабинета, интегрированный с процессором эффектов: это гибко настраиваемый инструмент как для профессиональных гитаристов, активно гастролирующих, так и для тех, кто только начинает свою творческую карьеру.
• Основные выходы U-2 могут использоваться как в балансном, так и в небадансном режимах.
• Все педали Pangaea Ultima U-2 имеют специальный слот на нижней поверхности, обеспечивающий полную совместимость со всеми другими педалями на платформе UBR, что позволяет объединить все оборудование в легко управляемый комплекс.
• При подключении Ultima U-2 к компьютеру с помощью USB-кабеля для передачи данных (USB MINI B → USB TYPE A) устройство отображается на компьютере как обычный USB-накопитель флэш-памяти. Так Вы можете обновить прошивку, пресеты, сделать резервную копию всех Ваших настроек U-2 и т.д. — точно так же, как если бы Вы работали с обычной флешкой.
• Логически предсказуемый интерфейс Ultima U-2, управляемый с помощью OLED-дисплея и энкодера, делает работу с этим устройством удобной и комфортной.
• На специальный вход U-2 «AUX IN» Вы можете подать сигнал с какого-либо внешний источника звука (например, MP3-плеер / Ваш смартфон) и воспроизводить выбранную вами фонограмму. Это идеально подходит для индивидуаьлных занятий и самостоятельной практики!

ДОПОЛНИТЕЛЬНЫЕ ОСОБЕННОСТИ ULTIMA U-2

• Можно подключить педаль экспрессии откалибровать её.
• К U-2 можно подключить до двух внешних футсвитчей одновременно.
• Бортовой футсвитч можно запрограммировать по своему усмотрению!
• Внешний MIDI-контроллер может быть подключен к U-2 через специальный адаптер.
• Также есть режим полного стереовхода и вывода (левый и правый каналы).

ТИПЫ ПРОШИВОК

На сегодняшний момент на странице загрузок доступны следующие типы прошивок для прибора AMT Pangaea U-2 Ultima:

[01] [IR CabSim/Fx]

Основная прошивка, поставляемая с прибором по умолчанию.

Отличительной особенностью является наличие аналогово-цифровой преамп секции с тремя каналами: клин, кранч и хайгейн.

• TUNER;
• METRONOME;
• [NG] Noise Gate – глобальная / пресетная настройка шумодава;
• [CM] Compressor – компрессор;
• [PH] Phaser - фейзер;
• [FL] Flanger - флэнджер;
• [PR] Preamp – аналогово-цифровая секция преампа (Clean / Crunch / Lead);
• [PA] PowerAmp* – 15 типов виртуальных оконечников;
• [IR] CabSim – по 1-му WAV импульсу для обоих каналов L/R на каждый пресет; параметр смешивания обработанного и чистого сигнала;
• [EQ] Equalizer – параметрический эквалайзер Pre/Post;
• [FT] Filters – Hi/Low pass обрезные фильтры с регулировкой Q-factor + Presence;
• [FX] DL/RV – Delay либо Reverb на каждый пресет (на выбор);
• + богатые коммутационные возможности (режим 2-Preamps, два внешних 2-х кнопочных футсвитча, педаль экспресии, MIDI и т. д.)

*Описание всех доступных типов виртуальных оконечников секции [PA] PowerAmp:

[02] [Modulation FX]

Прошивка, превращающая "Ультиму" в процессор эффектов, создана для случая, когда ваш педалборд, где уже имеются педали преампов / перегруза, требует расширения палитры звучания за счет различных модуляционных эффектов.

• [WH] Wah - резонансный Фильтр (широко настраиваемый эффект типа wah-wah и т. д.)
• [CM] Compressor – компрессор;
• [PH] Phaser - фейзер;
• [FL] Flanger - флэнджер;
• [CH] Chorus - хорус;
• [DL] Delay - дилей;
• [TR] Tremolo - тремоло;
• + богатые коммутационные возможности (два внешних 2-х кнопочных футсвитча, педаль экспресии, MIDI и т. д.);
• + прочий функционал

[03] [IR Stereo CabSim]

Прошивка, превращающая прибор в полноценный импульсный стерео IR кабинет эмулятор.

• [IR] CabSim - импульсный стерео кабсим (2 импульса на каждый пресет: один wav импульс для LEFT канала, другой wav импульс – для RIGHT канала);
• [EQ] Equalizer – параметрический эквалайзер Pre/Post;
• [FT] Filters – Hi/Low pass обрезные фильтры + Presence;

[04] [Stereo Delay]

Данная прошивка позволяет использовать девайс в качестве функционально богатой педали эффекта СТЕРЕО IN/OUT Дилей с функцией TAP Tempo (+ Early Reflection настройки).

[05] [Stereo Reverb]

С этой прошивкой вы легко можете сделать из Ultima U-2 мощнейший Стерео Ревербератор.

Мультифункциональный STEREO IN/OUT эффект, включающий в себя следующие типы Реверберации:

• Gold Reverb
• Hall
• Room
• Plate
• Spring
• Gate
• Reverse

[06] [Pre/Post FX]

Прошивка, которая превращает прибор Ultima U-2 в PRE / POST гитарный эффект-процессор.

Это позволяет коммутировать Ultima U-2 с внешними преампами / педалями перегруза таким образом, чтобы часть эффектов Ультимы (наподобие компрессора или "квакушки") всегда оказывались перед секцией внешнего предусиления (PRE), тогда как другая часть эффектов Ультимы будет располагаться в цепи гитарного сигнала уже после секции внешнего предусиления (POST).

• TUNER;
• METRONOME;

PRE секция:

• [NG] Noise Gate - глобальная / пресетная настройка шумодава;
• [WH] Wah - резонансный Фильтр (широко настраиваемый эффект типа wah-wah и т. д.)
• [CM] Compressor – компрессор;

PRE/POST секция (настраивается пользователем):

• [PH] Phaser - фейзер (Pre/Post);
• [FL] Flanger - флэнджер (Pre/Post).

POST секция:

• [IR] CabSim - по 1-му wav импульсу для обоих каналов L/R на каждый пресет;
• [EQ] Equalizer – параметрический эквалайзер;
• [FT] Filters – Hi/Low pass обрезные фильтры + Presence;
• [FX] DL/RV - Delay или Reverb эффект на каждый пресет (на выбор)
• + богатые коммутационные возможности (режим 2-Preamps, два внешних 2-х кнопочных футсвитча, педаль экспресии, MIDI и т. д.);
• + прочий функционал.

[07] [BassMix FX]

Прошивка, превращающая девайс AMT Ultima U-2 в процессор эффектов — как идеальный вариант для случая, когда Ваш педалборд (на котором уже есть преампы / педали преегруза) требует расширения звуковой палитры за счет дополнительных эффектов и секций обработки звука.

• TUNER;
• METRONOME;
• [NG] Noise Gate – глобальная / пресетная настройка шумодава;
• [WH] Wah - резонансный Фильтр (широко настраиваемый эффект типа wah-wah и т. д.)
• [CM] Compressor – компрессор (Pre/Post);
• [FX] PH/CH - фейзер или флэнджер (свой выбор для каждого из пресетов);
• [IR] CabSim – по 1-му WAV импульсу для обоих каналов L/R на каждый пресет; параметр смешивания обработанного и чистого сигнала;
• [EQ] Equalizer – параметрический эквалайзер Pre/Post;
• [FT] Filters – Hi/Low pass обрезные фильтры с регулировкой Q-factor + Presence;
• [FX] DL/RV – Delay либо Reverb на каждый пресет (на выбор);
• + богатые коммутационные возможности (режим 2-Preamps, два внешних 2-х кнопочных футсвитча, педаль экспресии, MIDI и т. д.)

СВОДНАЯ ТАБЛИЦА ПО ЭФФЕКТАМ СОГЛАСНО ТИПА ПРОШИВКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

IN L, IN R – Входы правого и левого каналов:
– входное сопротивление 470 kОм
– ном. чувствительность 0.316Vrms (-10dBV)
– максимальное входное синусоидальное напряжение 2.5V (+8dBV)

AUX IN
– входное сопротивление 2kOhm
– максимальное входное синусоидальное напряжение 0.85V (-1.4dBV)

OUT L, OUT R – выходы левого и правого каналов:
– выходное сопротивление 1,5kOhm (не балансный выход)
– максимальное выходное синусоидальное напряжение 2,6V (не балансный выход)
– защита от фантомного питания – есть

PHONES – выход на головные телефоны
– минимальное сопротивление головных телефонов 32 Ohm
– максимальное выходное синусоидальное напряжение (без нагрузки) 2,6V (8dBV)
– выходное сопротивление 12 Ohm

ЭЛ. ПИТАНИЕ
– Напряжение DC 12V
– Ток потребления Прибл. 300mA

ХАРАКТЕРИСТИКИ ФАЙЛОВ IR ИМПУЛЬСОВ КАБИНЕТОВ:
- Тип: WAV, IR A/D – D/A converters 24 bit
- Частота дискретизации: 48 kHz
- Длина IR импульса: 1024 samples (21.3 msec)

- S/N: 115dB.
- Цифровая задержка: 1.2 ms / 0.0012 s
- Кодек: AD\DA AK4621

ГАБАРИТЫ (ВxШxГ): 47mm x 55mm x 95mm

ВЕС: 270 g (без упаковки)

СКАЧАТЬ БЕСПЛАТНУЮ ПОДБОРКУ WAV IR ИМПУЛЬСОВ ДЛЯ ПАНГЕИ

→ Для электрогитары
→ Для баса

Схема распайки кабеля-переходника «MIDI — TRS MINI»

ВНИМАНИЕ! Сперва убедитесь, что MIDI выход подключаемого к AMT Ultima U-2 внешнего устройства соответствует общепринятому стандарту MIDI распиновки DIN5!
